Neste planejamento considera-se que cada semana tenha quatro (4) aulas

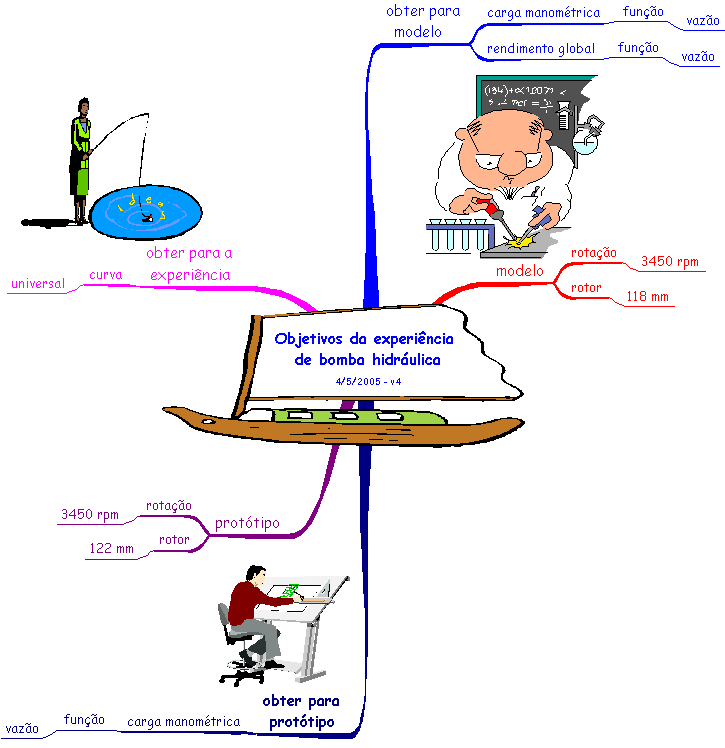

Experiência de bomba

A seguir é apresentado o esquema do trecho da bancada utilizado para obtenção dos dados da experiência de bomba:

Dados para a experiência:



  • •Fluido: água u = 10 –6 m2/s, g = 10 3 kgf/m3
  • Placa da bomba
    • Marca: KSB
  • Modelo: Hidrobloc A 1000
  • Rotação: 3450 rpm
  • Potência do motor: 0,75 kW
  • Diâmetro do rotor DRotor = 118 mm
  • •Aceleração da gravidade   g = 9,8 m/s²
  • Diâmetro dos condutos
    • Sucção: Ds = 1 ½” = 50 mm
  • Recalque: Dr = 1 ½” = 50 mm

  • •Área da seção transversal do reservatório:
    • AReservatório = 1,06 m2



Procedimentos da experiência

  1. 1.Acionar a bomba e aguardar que entre em regime de trabalho, com a válvula globo próxima a saída da bomba totalmente aberta;
  2. Anotar os valores das pressões de entrada e de saída e da potência nominal do motor elétrico no wattímetro;
  3. Medir a vazão, deixando o nível do reservatório subir uma determinada cota “Dh” cronometrando o tempo “t”, anotando os valores na tabela a seguir;
  4. Fechar o registro de saída para que a pressão diminua em Dp bar e aguardar que o escoamento entre em regime;
  5. Repetir os procedimentos 2 a 4, até o fechamento completo da válvula globo, anotando os valores na tabela a seguir.
2.
3.
4.
5.

Tabela de dados:

 LEITURA

pe

(kgf/cm²)

ps

(bar)

NM

(W)

Dh (mm)

t

(s)

1











2











3











4











5











6

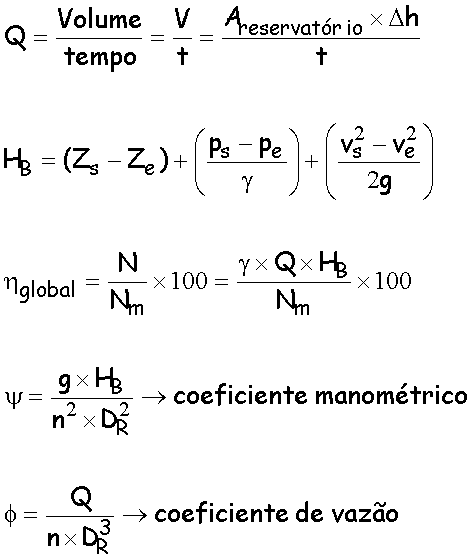

Cálculos



Tabela de resultados:

LEITURA
Q (m3/h)
HB
(m)
N
(W)
f
y
hglobal
(%)
1

2

3

4

5

6



Condições locais para a realização da experiência:



ALTURA BAROMÉTRICA: patm =              mmHg
TEMPERATURA AMBIENTE: TE =          °C

Importante: através da tabela para seleção de bombas hidráulicas KSB para a bomba centrífuga KSB HYDROBLOC JET AUTO-ASPIRANTE modelo A1000, tem-se:

Q (m³/h) HB (m)
0,1 55
0,3 50
0,6 45
1 36
1,4 32
1,8 30
2,7 26

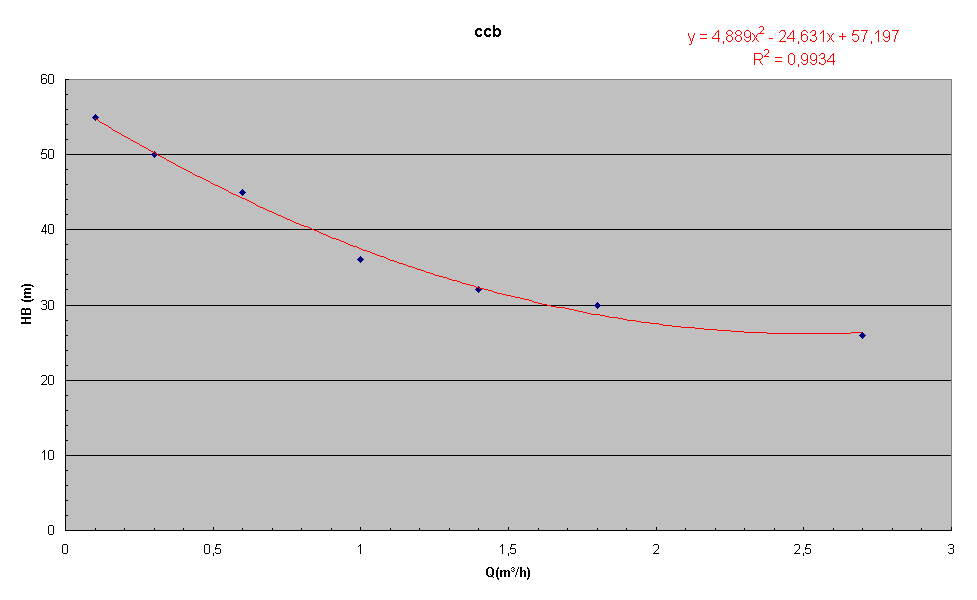

Com a tabela anterior em uma planilha Excel tem-se:

Voltar

Clique na figura abaixo para ter acesso a aula em PowerPoint
