Sexto exercício



Voltar

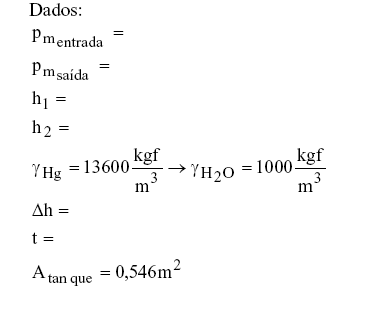

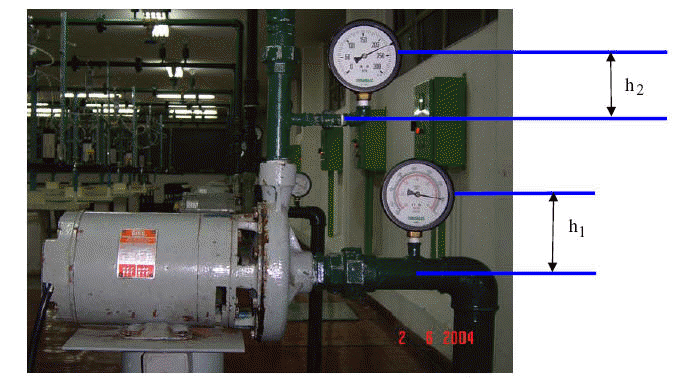

A seguir mostra-se o vacuômetro e o manômetro que foram instalados na bomba hidráulica da bancada do laboratório para uma dada vazão do escoamento que deve ser especificada.


Se fosse instalado um manômetro diferencial entre a entrada e saída da bomba, qual seria o desnível do mercúrio utilizado como fluido manométrico no manômetro?

Nota: Para a determinação da vazão considera-se as fotos a seguir, onde se cronometra o tempo para o nível do fluido subir um delta h.
